Fluke 190 II系列 ScopeMeter® 手持式示波器 -- ScopeMeter® 測試工具 20多 年的創新成果。
作為第一款安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke 190 II 系列ScopeMeter®示波器將前所未有的性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號，實時采樣率最高達 5 GS/s，分辨率為 200 ps，每個通道的深存儲器可存儲10000 個樣本，從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。
所有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化。
可在三相或多回路工業系統上進行有關時序或幅值的測量，或在受測電路上比較和對比多個測試點。 諸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備，從而最大程度地減少維修成本和停機時間。 這些功能使示波器尤其在診斷最棘手問題時易于使用，如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。
使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。
Fluke ScopeMeter 190 II系列 將最高安全等級和強大的便攜性與臺式示波器的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的所有設備。
190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot™ 和 ScopeRecord™ 滾動無紙化記錄器模式和帶有 Connect-and-View™ 觸發的免提操作，還有更多功能：
兩個或四個電氣隔離輸入
安全等級為 CAT III 1000V/CAT IV 600V
60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節
雙通道型號專用的 5000 計數數字萬用表
通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量
Connect-and-View™ 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
ScopeRecord 滾動模式，捕獲波形取樣數據最長達到 48 小時
TrendPlot，趨勢測量讀數長達 22 天
先進的自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
防塵和防水等級為 IP 51，可用于嚴苛環境
隔離的 USB 端口可連接存儲設備和 PC
鋰離子電池支持更長的運行時間間隔：
190-X04，四通道型號長達 7 小時（標配 BP291）
190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
使用可選的外置電池充電器 EBC290 為備用電池充電
易于開啟的電池蓋使您可以輕松更換電池
當無人看管時，可用標準 Kensington® 鎖作為固定和鎖定示波器的方便插槽
診斷能力和 CAT IV 安全等級提升四倍
Fluke ScopeMeter 190 II 系列 手持式示波器采用雙重絕緣的雙通道和四通道浮動示波器，安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。
 |
同時進行多項測量，從而查出最復雜的排障問題的根本原因。
輕松診斷多個信號有關時序的問題同時且實時檢查多個相關信號測量輸入和輸出信號組合、系統安全聯鎖裝置和反饋環路查找工業系統中的問題，包括：電路電壓/電流過載衰減/輸入阻抗失配載信號波動/漂移調節電路信號完整性關鍵信號測試點驗證輸入/輸出/反饋時間問題感應噪音和干擾隨機關閉和重置 |
 | 三相功率輸入中的諧波、瞬變和負載 排除故障控制電路中直流至交流轉換器或輸出IGBT 柵極級的故障 電纜接口 - 測試反射和瞬變的 PWM 輸出 精確測量 IGBT 脈沖邊沿的上升時間、反射的幅值和峰值 進行 Vpwm 測量，測量驅動輸出上的有效電壓
|
 | 可在 mV 至 kV 的范圍內安全測量獨立的絕緣輸入使您可以對具有不同接地參照的混合電路進行測量，從而降低了發生意外短路的風險。傳統的臺式示波器沒有配備差分探頭和絕緣變壓器，只能參照線路功率接地的測量結果。借助于應用范圍廣泛（從 mV 至 kV）的標準探頭,您可以應對從微電子領域到重型高壓電氣應用的任何問題。
可用于嚴苛環境的 IP-51 防護等級ScopeMeter® 手持式示波器堅固耐用且防振，適合在臟亂、危險的環境中使用。 配有密封的外殼，可防塵、防水、防潮，并抵御空氣污染。 每次使用ScopeMeter® 手持示波器時，您均可放心使用，它會可靠地為您解決任何問題。 |

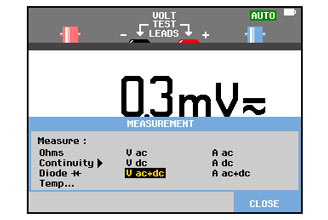

 | 內置數字萬用表使用內置的 5000 計數數字萬用表可使您方便地從波形分析轉換為精確的萬用表測量。 測量功能包括Vdc、Vac、Vac+dc、電阻、連通性和二極管測試。 使具備廣泛換算系數的合適的分流器、探頭或適配器來測量電流和溫度。 |

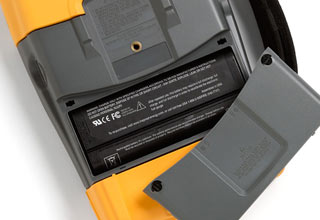

 | 最佳的便攜性新型高性能電池采用先進的鋰電池技術，可連續工作七小時。 易于開啟的電池蓋使您可以快速更換電池。 |

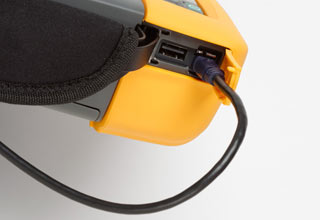

 | USB 連接便于捕獲和共享波形。新型 Fluke 190 II 系列提供兩個 USB 端口，并與測量輸入電路絕緣。 它便于將數據傳輸至 PC。 可記錄波形，并與原始設備制造商、同事和支持人員共享波形。 可將波形、屏幕捕獲內容和儀器設置保存至 USB 存儲設備。 ScopeMeter® 測試工具可將文件存儲為 CSV 格式，這種格式的文件可傳輸至 U 盤。 這種文件格式可以在 Excel® 中用于進一步處理數據，也可以在 FlukeView® 中用于更詳細地分析波形。 |
 | Connect-and-View™ 觸發可實現瞬時、穩定的顯示如果您曾使用過其它示波器，您就會明白觸發有多么棘手。 如果設置不正確，結果可能不穩定或不正確。
Connect-and-View™通過識別信號類型來自動設置正確的觸發。 無需觸壓按鈕，您便可獲得穩定、可靠、重復顯示的所有信號，包括電機驅動和控制信號。當您快速、連續地測量一系列測試點時，該功能尤為迅捷和方便。 |
 | ScopeRecord™ 模式可實現長達 48 小時的高分辨率波形記錄ScopeRecord™ 存儲器可在每個通道上存儲高達 30000 個或更多數據點，并以 8 ns 的速度捕獲快速間歇性事件和故障。 （可存儲兩組多通道記錄，供日后分析之用。） |
 | TrendPlot™ 無紙化記錄儀 - 記錄時長達 22 天，可幫助您查找間歇性故障。最難查找的故障是那些偶爾發生的故障。 這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起。 線路中斷、凹陷或電機啟動和停止也可能導致停機。 當發生這些情況時，您可能不在附近，但 FlukeScopeMeter® 測試工具會幫您隨時監控。 |
技術指標 |
| 帶寬 | Fluke 190-504： 500 MHz
Fluke 190-204： 200 MHz
Fluke 190-202： 200 MHz
Fluke 190-104： 100 MHz
Fluke 190-102： 100 MHz
Fluke 190-062： 60 MHz
|
| 通道數量 | Fluke 190-504：500 MHz：4 通道
Fluke 190-204：200 MHz：4 通道
Fluke 190-202： 200 MHz：2 通道
Fluke 190-104： 100 MHz：4 通道
Fluke 190-102： 100 MHz：2 通道
Fluke 190-062： 60 MHz：2 通道
|
| 實時采樣率 | Fluke 190-504： 5 GS/s
Fluke 190-204： 2.5 GS/s
Fluke 190-202： 2.5 GS/s
Fluke 190-104：1.25 GS/s
Fluke 190-102： 1.25 GS/s
Fluke 190-062： 625 MS/s
|
| 輸入 | Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量
Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入 |
| 獨立浮動隔離輸入 | 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV |
| 時基范圍 | 1 ns/div 至 4s/div（190-504，500 MHz 型號）
2 ns/div 至 4s/div（190-20X，200 MHz 型號）
5 ns/div 至 4s/div（190-10X，100 MHz 型號）
10 ns/div 至 4s/div（190-062，60 MHz 型號） |
| 輸入靈敏度 | 2 mV-100 V/div 加上各種衰減 |
| 觸發類型 | Connect-and-View™，自由運行，單次拍照，邊緣，延時，雙斜率，
視頻，視頻線路，可選脈沖寬度，N 循環 |
| 觸發源 | Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部
Fluke 190-X04：4 個 BNC 輸入 |
| 電子脈沖捕獲 | 8 ns |
| 示波器測量 | 光標: 7
自動： 30 |
| 最大記錄長度 | ScopeRecord 模式: 每次輸入 30,000 pt
示波器模式: 每次輸入 10,000 pt |
| 存留 | 數字余輝提供了類似于模擬示波器的波形衰減 |
| 波形比較 | 帶有自動通過/失敗測試的波形參考 |
DMM 規格（雙通道型號） |
儀表輸入
（也用作示波器模式的外部觸發輸入） | 4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離 |
| 最大分辨率 | 5000 計數 |
| 測量 | Vdc，Vac rms，Vac+dc rms，電阻，持續性，二極管測試，電流（通過電流鉗或分流器），溫度 ºC 或 ºF（使用可選轉換器） |
| 存儲位置 | 屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。 |
| 顯示屏 | 153 mm 快速更新的全彩色 LCD |
環境指標 |
| 工作溫度 | 0ºC 至 40ºC（含電池）
0ºC 至 50ºC（不含電池） |
| 存放溫度 | -20°C 至 +60°C |
| 工作海拔 | CAT IV 600 V/ CAT III 1,000 V 最高為 2,000 m (6666 ft)
CAT III 600 V/ CAT II 1,000 V 最高為 3,000 m (10,000 ft) |
安全規格 |
| 電氣安全性 | 1,000V CAT III/600V CAT IV (EN61010-1) |
機械和通用規格 |
| 尺寸 | 270 x 190 x 70 mm |
| 重量 | 2.2 kg |
| 保修期 | 主機三年保修 |
| 鋰離子電池 | Fluke 190-XX2： BP290 (2400mAh)
Fluke 190-XX4： BP291 (4800mAh) |
