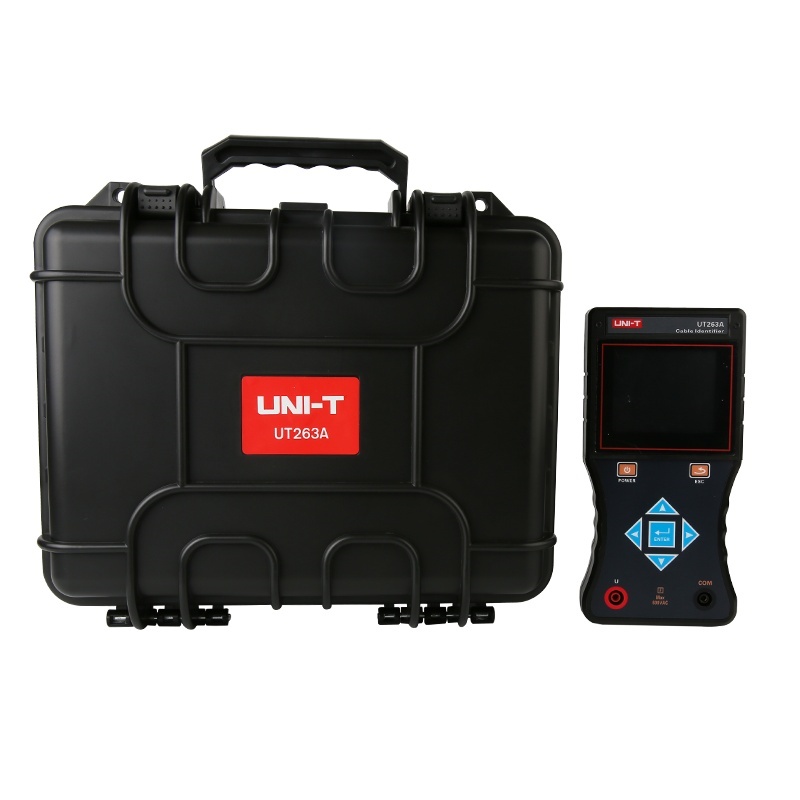

| 型號 | UT263A(發射機規格) |

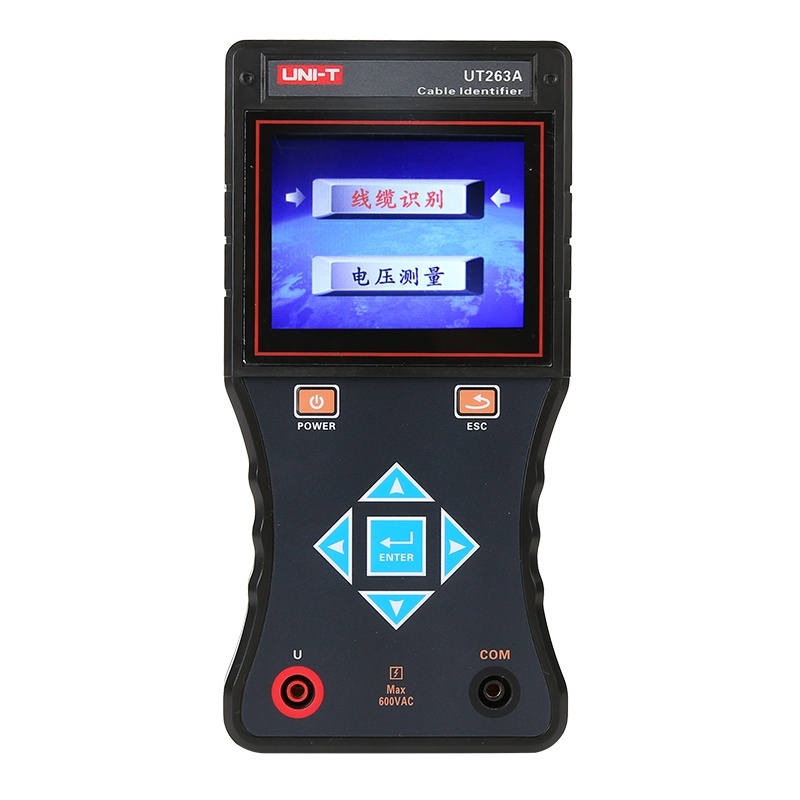

| 型號 | UT263A(接收機規格) |
| 功 能 | 產生脈沖編碼電流信號;顯示剩余電池電壓 | 功 能 | 電纜識別(識別并解碼脈沖電流信號);交流電壓測量 |
| 電 源 | 11.1V大容量可充鋰電池,充滿電連續工作約8小時 | 電 源 | 7.4V大容量可充鋰電池,USB充電接口,充滿工作約8小時 |
| 顯示模式 | 超大LCD實時顯示剩余電池電壓 | 額定電流 | 約180mA max |
| 脈沖電壓 | 500V | 顯示模式 | 3.5寸真彩液晶屏顯示,彩色電子表盤指示 |
| 脈沖電流 | 最大30A(取決于回路電阻的大小) | 接收機尺寸 | 長寬厚207mm×101mm×45mm |
| 脈沖頻率 | 1次/秒 | 檢測范圍 | 線圈可檢測回路電阻為0Ω~2kΩ的脈沖信號;檢測回路電阻為2kΩ時,需保證發射機電池電量為10V以上 |
| 脈沖寬度 | 2ms |
| 發射信號 | 棒圖動態顯示發射信號 | 電壓精度 | ±1%±1dgt |
| 測試線長 | 3米,帶鱷魚夾,紅黑各1條 | 檢測速率 | 約1次/秒 |
| 工作溫度 | -10℃~40℃ | 充 電 器 | 9V DC充電器 |
| 尺 寸 | 320mm×275mm×145mm | 充電接口 | USB充電接口 |
| 儀表質量 | 發射機:2.5kg,總質量:3.3 kg(含接收機) |
| 工作溫濕度 | -10℃~40℃;80%Rh以下 |
| 外包裝尺寸 | 長寬高400mm×245mm×335mm | 存放溫濕度 | -10℃~50℃,≤95%RH, 無結露 |
| 抗 壓 | 發射機采用一體化專用工具箱式,箱體能承受約200kg的壓力 | 電壓量程 | AC 0.01V~600V(50Hz/60Hz) |
| 充 電 器 | 12.6V DC充電器 | 接收機質量 | 接收機:370g(帶電池) 電流鉗:172g |
| 充電接口 | 囿形充電接口,DC標識 | 背光控制 | 按上下箭頭鍵可以調節LCD背光亮度 |
| 電池電量 | 低亍9.65V時,電池電壓低符號顯示,低亍9.5V時,設備自動關機 | 識別信號 | 彩色光柵動態顯示信號強度 |
| LCD顯示域 | 124mm×67mm | 電纜識別成 功 | 綠色光柵順時針動態指示 |
| LCD尺寸 | 128mm×75mm | 非目標電纜 | 紅色光柵逆時針動態指示 |
| 背光控制 | 有,白色背光燈 | 柔性線圈 | 長約630mm,線徑6 mm或12.5mm |
| 抗 壓 | 發射機采用一體化軍用工具箱式設計,箱體承受約 200kg的壓力 | 線圈內徑 | φ200mm |
| 耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) | 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) | 適合安規 | IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,
|
