主要特點
頻率范圍最高為 4/7/13.6/30/40 GHz
最高 160 MHz 信號分析帶寬
0.4 dB 電平測量不確定度（最高 7 GHz）
GSM/EDGE（包括 EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信號分析測量應用
在 10 kHz 頻率偏移條件下，相位噪聲為 –110 dBc (1 Hz)
+15 dBm 三階互調截取點 (TOI)
1 Hz 帶寬、1 GHz 條件下，顯示平均噪聲電平 (DANL) 為 –155 dBm
可移動硬盤，適用于注重安全的應用
簡介

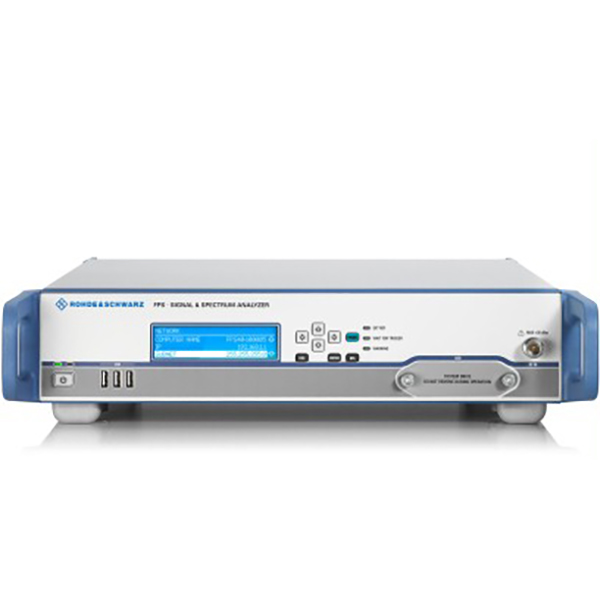

R&S®FPS 是一款快速小巧的信號與頻譜分析儀，專為追求性能的用戶提供。在生產和監控系統中，分析儀只需2 HU 的機架空間，比傳統儀器減少一半。
特點和優勢
高吞吐量，可實現有效生產
分析速度是其他信號與頻譜分析儀的五倍
快速切換儀器設置
快速準確的測量結果
減少測試機架的體積
定制化測試程序，適用于生產應用
通過遠程控制實現高效操作
連接性
面向未來標準
規格
頻率 |
頻率范圍 | R&S®FPS4 | 10 Hz 至 4 GHz |
| R&S®FPS7 | 10 Hz 至 7 GHz |
| R&S®FPS13 | 10 Hz 至 13.6 GHz |
| R&S®FPS30 | 10 Hz 至 30 GHz |
| R&S®FPS40 | 10 Hz 至 40 GHz |
頻率基準老化率 |
| 1×10-6/年 |
| 帶 R&S®FPS-B4 選件 | 1×10-7/年 |
帶寬 |
分辨率帶寬 | 標準掃描 | 1 Hz 至 10 MHz |
| 標準掃描，零跨度 | 1 Hz 至 10 MHz、20 MHz、28 MHz
40 MHz 可選 |
| FFT 掃描 | 1 Hz 至 300 kHz |
| 通道濾波器 | 100 Hz 至 5 MHz |
視頻濾波器 |
| 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz |
信號分析帶寬 |
| 28 MHz |
| 帶 R&S®FPS-B40 選件 | 40 MHz |
| 帶 R&S®FPS-B160 選件 | 160 MHz |
顯示平均噪聲電平 (DANL) |
DANL（1 Hz 帶寬） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） |
| 7 GHz | –146 dBm，–149 dBm（典型值） |
| 13.6 GHz | –148 dBm，–151 dBm（典型值） |
| 30 GHz | –144 dBm，–147 dBm（典型值） |
帶前置放大器、R&S®FPS-B22 選件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） |
| 7 GHz | –156 dBm，–159 dBm（典型值） |
帶前置放大器、R&S®FPS-B24 選件 | 13.6 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–161 dBm（典型值） |
互調 |
三階互調截取點 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） |
WCDMA ACLR 動態范圍 | 無噪聲補償 | 70 dB |
| 有噪聲補償 | 73 dB |
相位噪聲 |
1 GHz 載波頻率 | 10 kHz 載波偏置 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 載波偏置 | –115 dBc (1 Hz) |
| 1 MHz 載波偏置 | –134 dBc (1 Hz) |
總體測量不確定度 | 3.6 GHz | 0.28 dB |
| 7 GHz | 0.39 dB |
| 13.6 GHz | 1 dB |
| 30 GHz | 1.32 dB |
