DH8000系列充電樁測試系統，分為直流充電樁測試系統和交流充電樁測試系統，以滿足不同的充電樁測試所需。

DHS8000系列交流充電樁測試系統

系統介紹

    大華DHS8000 系列交流充電樁測試系統，采用高性能可編程交流電源、可編程交流電子負載、故障模擬器，通過操作圖形控制軟件即可完成測試。測試軟件可實時顯示各個測試參數，支持Excel 保存功能，測試項目可自動保存，支持歷史數據查詢等功能。

應用范圍

·         計量科學研究院、電力科學研究院、省級計量中心等的實驗室、質檢部，用于計量檢定及性能測試；

·         科研院所、研究所、實驗室等用于性能測試，功能測試，及其他測試；

·         生產制造非車載直流充電機的企業

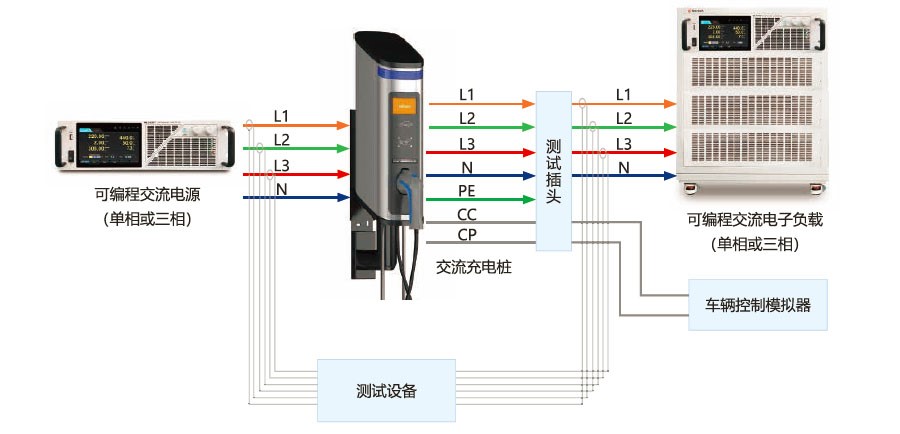

系統結構

符合標準

國家標準GB/T20234.2

電動汽車傳導充電用連接裝置：交流充電接口

硬件設備

DH18600 系列交流穩壓電源

采用PWM 變頻方式，實現高水平高效率輸出。該系列單機功率可達12KVA，支持主從并聯的工作方式。

DH27600 系列直流電子負載

提供800W~45KW 輸入功率范圍，滿足測試需求，并且具備動態和列表等靈活的動態模式。

測試項目

交流能量傳送測試

斷開電源接觸器測試

電壓中斷與變動測試

控制導引信號測試

電流容量測試

輸入輸出測試

控制導引信號異常狀態測試

電流容量測試

DHS8000系列直流充電樁測試系統

系統介紹

大華直流充電樁測試系統支持在線調試、下線檢測、老化實驗、功能驗證，可真實模擬在充電過程中可能遇到的問題，避免采用電動汽車實車測試帶來的不便。該測試系統的CAN 通訊模塊可實現與充電樁實時通訊，嚴格參照GB/T 27930-2015 充電樁協議，同時兼容2011 版國際，模擬整個充電過程。

應用范圍

·         計量科學研究院、電力科學研究院、省級計量中心等的實驗室、質檢部，用于計量檢定及性能測試；

·         科研院所、研究所、實驗室等用于性能測試，功能測試，及其他測試；

·         生產制造非車載直流充電機的企業

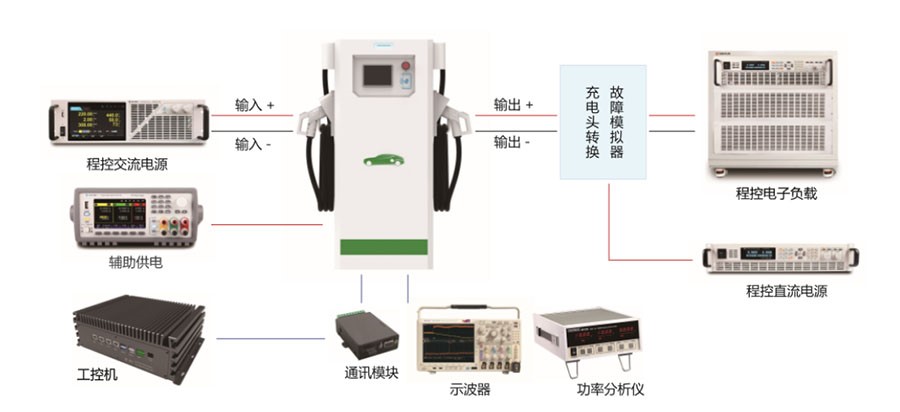

系統結構

符合標準

GB18487.1-2015 電動車輛傳導充電系統一般要求

GBT18487.3-2015 電動車輛傳導充電系統 電動車車交直流充電機

GBT29316-2012 電動汽車充換電設施電能質量技術要求

NB33001-2010 電動汽車非車載傳導式充電機技術條件

NB33002-2010 電動汽車交流充電樁技術條件

NB33008.2-2013 電動汽車充電設備檢驗試驗規范第一部分：非車載充電機

GB27930-2015 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議 兼容2011 版本

硬件設備

DH18600 系列交流穩壓電源

采用PWM 變頻方式，實現高水平高效率輸出。該系列單機功率可達12KVA，支持主從并聯的工作方式。

DH17800 系列寬量程可編程系統直流電源

用于過壓、過流測試，提供多達 40 款型號，單機功率最高 30KW。

DH27600 系列直流電子負載

提供800W~45KW 輸入功率范圍，滿足測試需求，并且具備動態和列表等靈活的動態模式。

DH1766 系列輔助直流電源

用于低壓供電， 可提供200~360W 輸出功率，擁有極優異的輸出精度及高置信度，可顯示豐富的測試測量信息

測試項目
